Impianti fotovoltaici. Dal momento che ogni tetto è diverso dagli altri, prima di installare il sistema di montaggio si consiglia sempre di consultare un esperto. E’ fondamentale, infatti, tenere conto soprattutto dei requisiti statici.
Installazione del telaio su coperture a falda.
Innanzitutto, bisogna stabilire la posizione del gancio in base ai relativi disegni di progetto.
[list icon=”check” font_size=”16″ icon_color=”#0080ff” text_color=”#000000″ columns=”1″ bottom_margin=”10″]

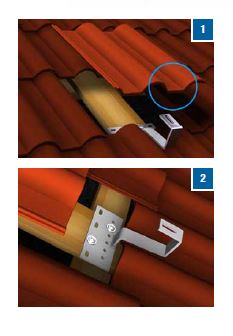

- Nei punti di fissaggio del gancio è necessario eliminare o sollevare le tegole, così da posizionare il gancio senza fare pressione sulla tegola stessa.
- Regolare il gancio lateralmente e in altezza in modo da posizionarlo nel mezzo delle ondulazioni del tetto.

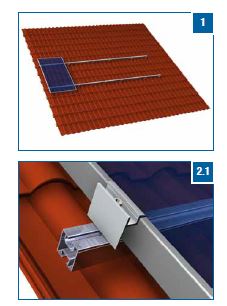

- Montare il profilato per ogni sequenza di pannelli (utilizzando viti e dadi)
- Per unire tra loro più profilati, (creando delle sequenze) si possono utilizzare diversi elementi di giunzione. (es: piastre di giunzione ecc..)
[/list]
- Nei punti di fissaggio del gancio è necessario eliminare o sollevare le tegole, così da posizionare il gancio senza fare pressione sulla tegola stessa.
- Regolare il gancio lateralmente e in altezza in modo da posizionarlo nel mezzo delle ondulazioni del tetto.
- Montare il profilato per ogni sequenza di pannelli (utilizzando viti e dadi)
- Per unire tra loro più profilati, (creando delle sequenze) si possono utilizzare diversi elementi di giunzione. (es: piastre di giunzione ecc..)
Poi, a seconda della tipologia dei pannelli utilizzati, si procederà a posizionare il tassello orientabile nel profilato superiore, spingendolo fino allo scatto. Avvitando e serrando nel tassello orientabile il morsetto terminale con una vite. (vedi quale)
NB: i pannelli solari possono essere con o senza cornice.
Installazione del telaio su coperture a falda: il sistema a guide incrociate.
Particolare è la sequenza di installazione del telaio nel sistema a guide incrociate. Ma quando e perché utilizzarlo?
- per il montaggio di pannelli senza cornice
- telaio ha una maggiore stabilità
NB: è necessario seguire le istruzioni di montaggio del produttore dei pannelli fotovoltaici.
Impianti fotovoltaici – Montaggio struttura di sostegno su tetto piano in lamiera trapezoidale.
Il montaggio di questa tipologia di struttura è effettuato in 2 fasi:
FISSAGGIO SOTTO
- fissare i triangoli alla struttura portante
- spingere una vite testa tonda con quadro sotto testa nel profilo superiore (scopri la vite)
- successivamente posizionare la piastrina di fissaggio sui colli delle filettature. Così da serrare il tutto con un dado flangiato zigrinato. (vedi quale)
NB: in alternativa è possibile posizionare il tassello orientabile nel profilato. E in seguito, con la piastrina di fissaggio, fissare il profilato al supporto superiore con una vite (vedi quale).
FISSAGGIO SOPRA
- fissare le strutture portanti per i pannelli solari al triangolo. Come fare? Spingere la vite (vedi quale) nel profilo inferiore della struttura portante. Lasciando le filettature visibili.
- posizionare la piastrina di fissaggio sui colli delle filettature
- serrare con un dado flangiato zigrinato (vedi quale)
